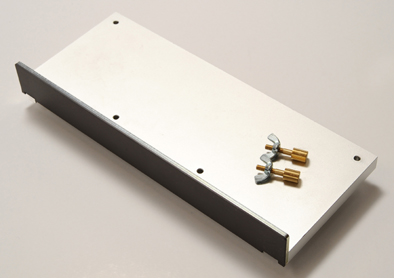

電動工具を使わないノコギリ木工で使用します。材を直角または45°に高精度で切るためのノコギリガイドです。マグネットシートの磁力でノコ刃をガイドに吸い付け、まっすぐ直角に導きます。
詳しくは下記の書籍をお読みください。

著書

左:「超画期的木工テクニック集」
右:「杉田式・ノコギリ木工のすべて」

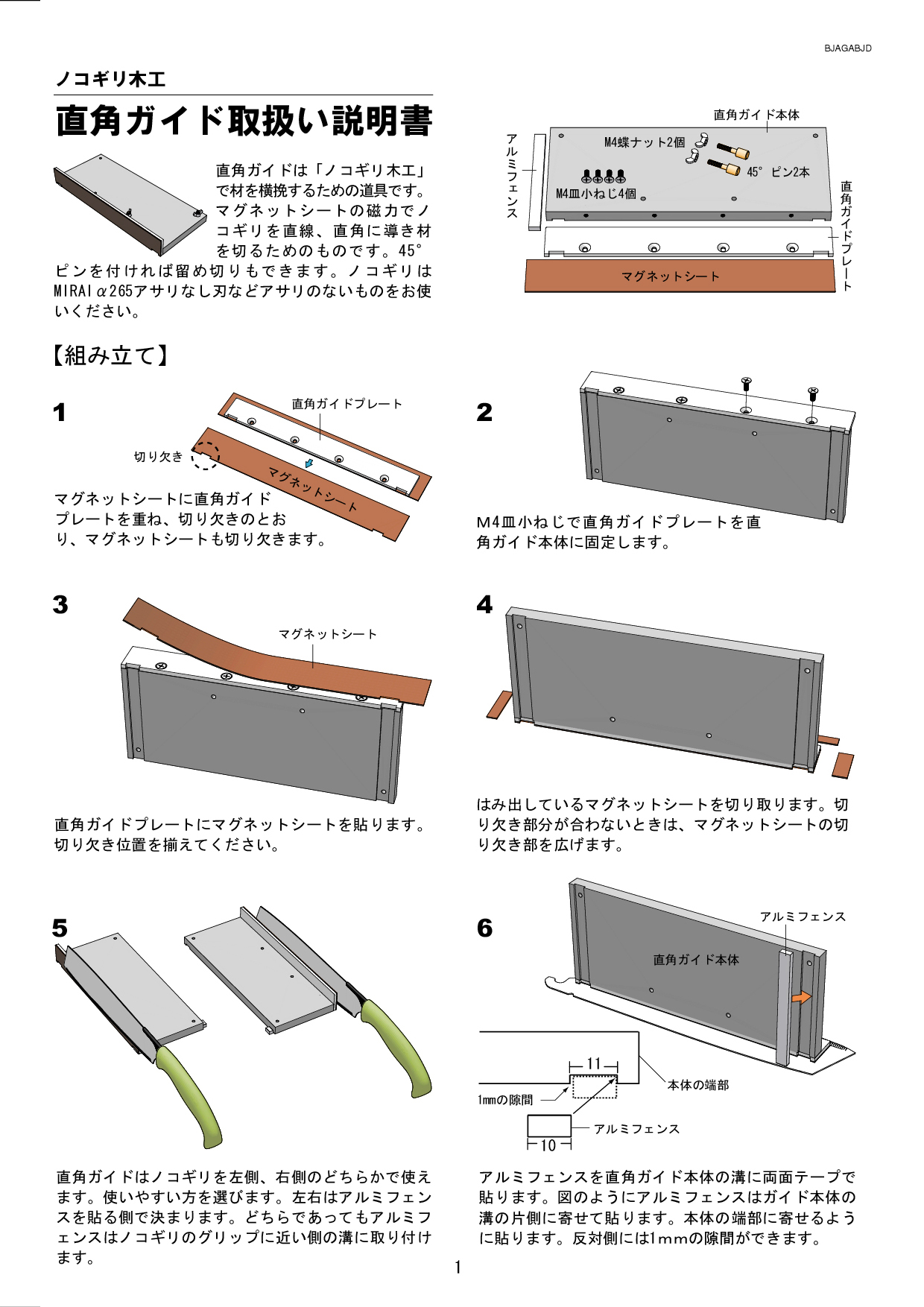

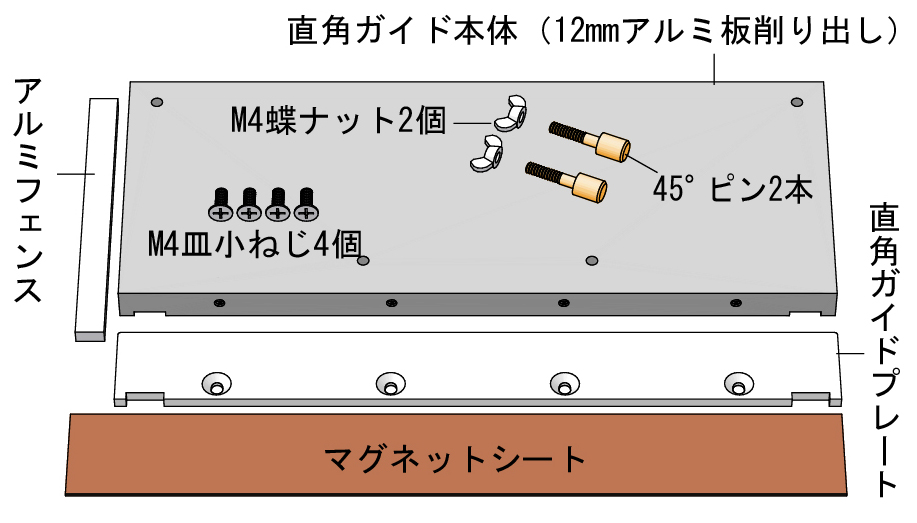

【組み立てに必要な道具類】
両面テープ(肉厚のなるべく薄いもので剥がせるタイプ)
/カッター/カッターマット/30cm程度のまっすぐな端材や定規/サンドペーパー(#100~#300程度/アルミフェンス端部のバリ落としに使用)

組み立てに必要な道具類


直角切り

直角ガイドのマグネットシート面にノコ刃が吸い寄せられ、まっすぐ、直角に切れるよう、材を導きます。

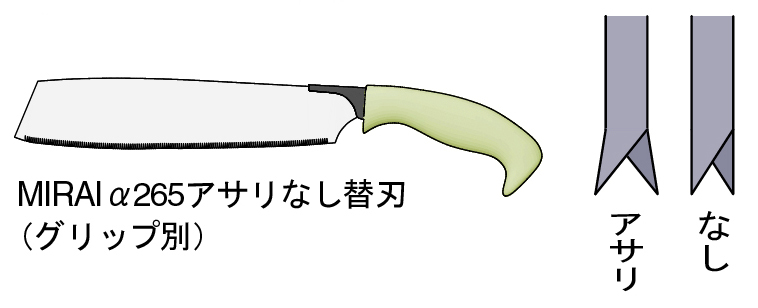

アサリのないノコ刃を使うため、厚み(0.6mm)と切り目が同じになります。これにより高精度の加工が可能になります。また、マグネットシート面にキズがつきにくくなります。

アサリ



直角切り

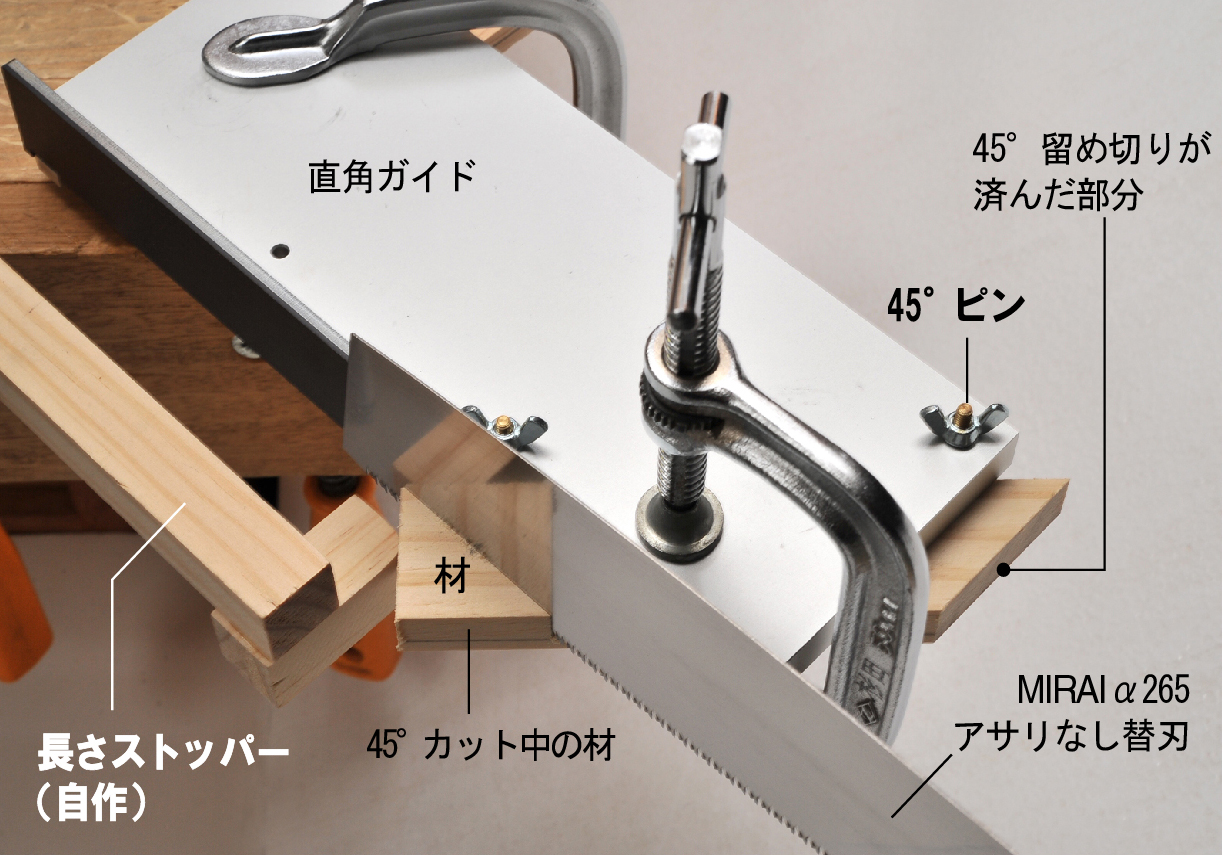

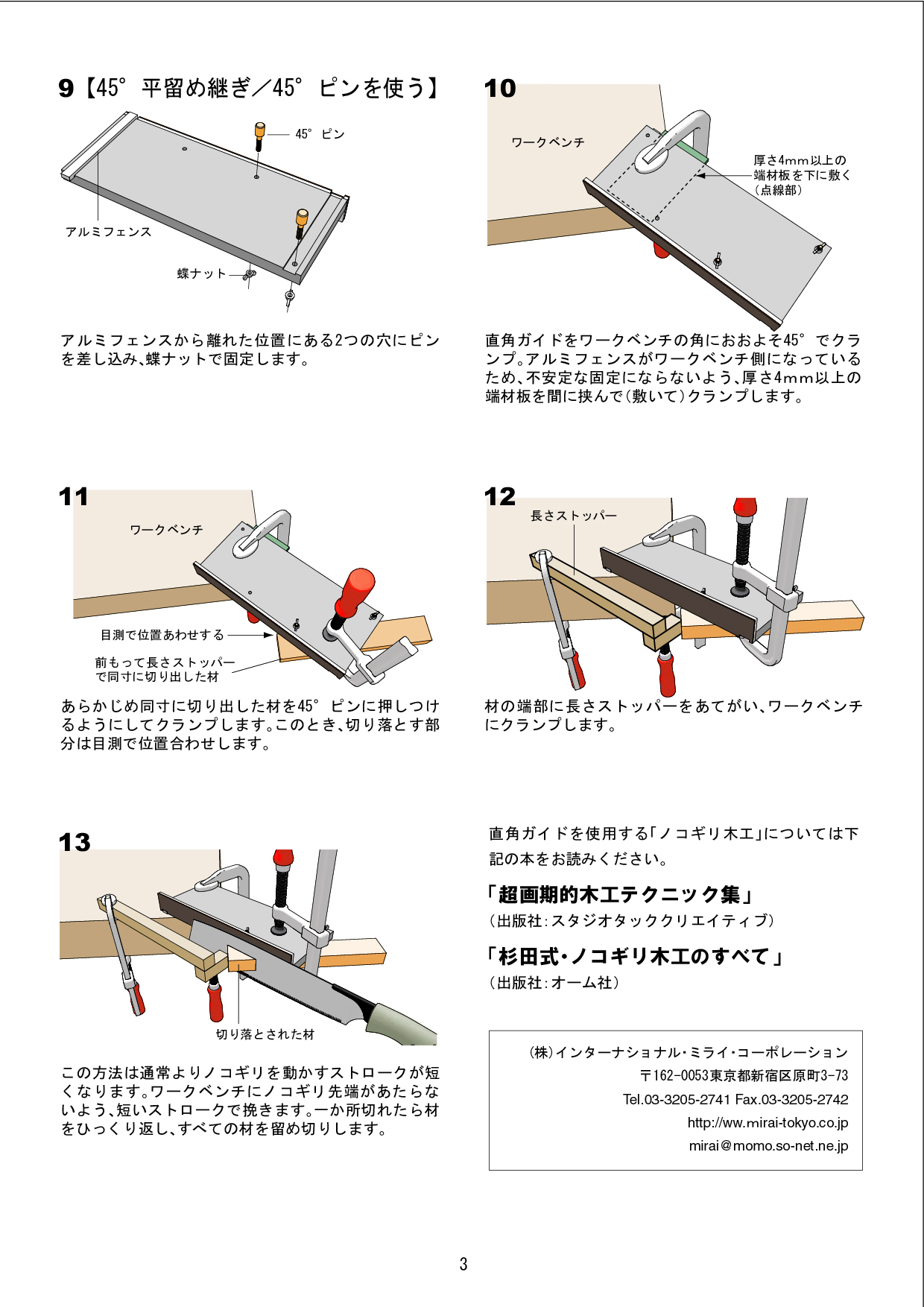

45°留め切り

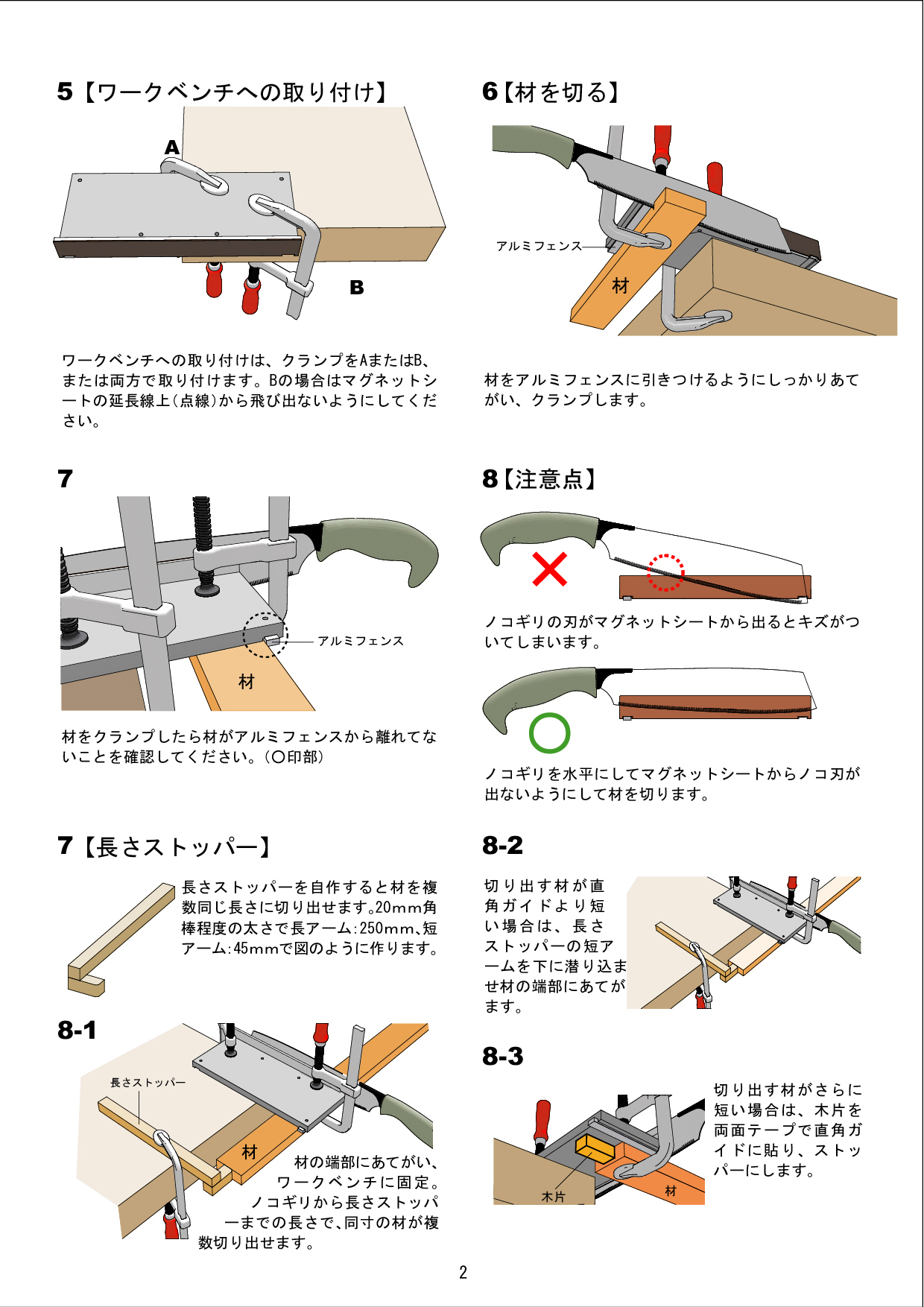

付属の45°ピンを取り付けると額縁の留め切りが高精度で可能になります。写真の長さストッパーを自作すれば、留め切り時に材を毎回同じ位置で切ることができ加工精度がさらに高まります。また、直角切りで使用すると材を同じ長さに切り出すことができます。(長さストッパーの寸法は取扱い説明書とビデオに載っています)



45°留め切り

長さストッパー 長さストッパー
